팬쿨러

제품 선정 방법

Fan Cooler

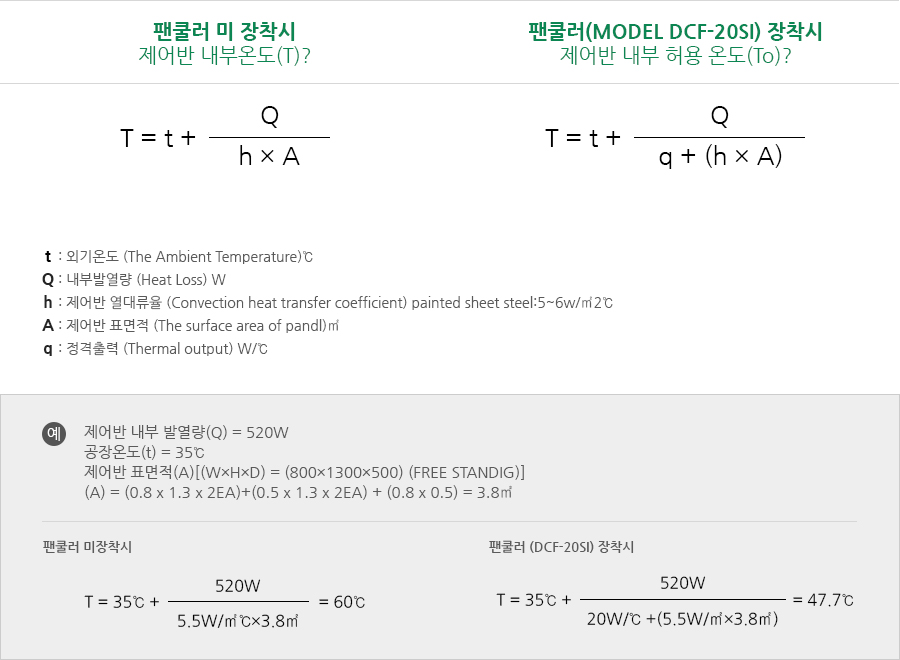

용량계산방법

팬쿨러 용량계산방법

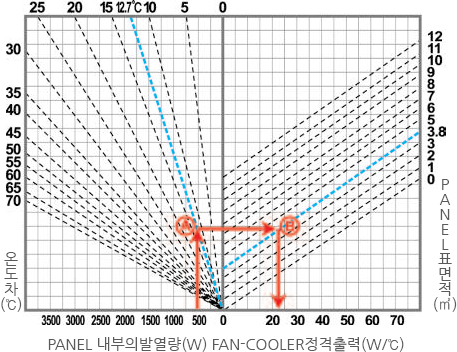

그래프 읽는 방법

  1. 1. PANEL 내부의 발열량 520W에서 공장외기온도(35℃)와
        허용내부온도(47.7℃)와의 차 12.7℃와의 교점 A를 구한다.
  2. 2. A점에서 횡축과 평행선을 그어서,
        PANEL표면적(3.8㎡)과의 교점 B를구한다.
  3. 3. 교점 B에서 Thermal output(W/℃)로 향하여 수직선을 그으면,
        20W/℃의 Thermal output를 구하여 팬쿨러 모델 또는
        하이쿨러 모델을 선정합니다.
그래프 읽는 방법
